Collection: Appareils de test hydrauliques pour la pression, le débit et la température

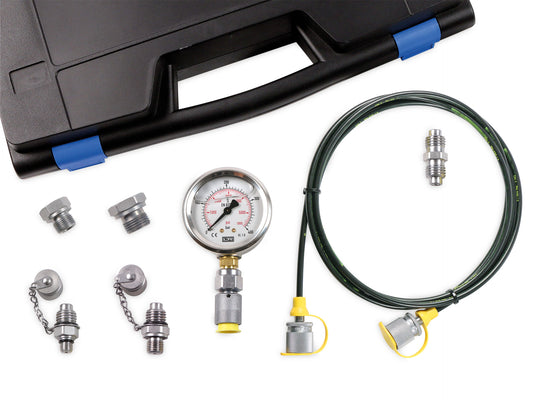

Le choix de l’appareil d’essai hydraulique approprié dépend des grandeurs à mesurer. Pour un simple contrôle de la pression, des valises d’essai hydraulique équipées de manomètres analogiques ou numériques conviennent. Si le débit volumique, le débit massique ou la température de l’huile hydraulique doivent également être mesurés, un appareil de diagnostic hydraulique doté des capteurs correspondants est nécessaire. La plage de mesure requise, les raccordements disponibles et le système hydraulique à tester sont également des critères déterminants.

Selon l’appareil de contrôle, la pression, le débit volumétrique ou massique et la température peuvent être mesurés. Une simple mesure de pression convient par exemple à la vérification de la pression du système. La mesure complémentaire du débit permet également d’évaluer les performances des pompes, des vannes, des moteurs et de circuits hydrauliques complets. La mesure de la température complète le diagnostic en intégrant un autre paramètre de fonctionnement important. Les grandeurs à mesurer nécessaires dépendent de l’objectif de diagnostic concerné.

La plage de mesure requise dépend de la pression de service maximale ou du débit du système hydraulique à tester. Lors de la mesure de la pression, la plage de mesure doit être choisie de manière à ce que la pression du système attendue se situe en toute sécurité dans la plage admissible de l’appareil de mesure. Pour différentes applications, des mallettes de test hydraulique avec différentes plages de pression ainsi que des débitmètres pour différents débits sont disponibles. Il convient donc de connaître au préalable les caractéristiques techniques et les valeurs nominales du système hydraulique à tester.

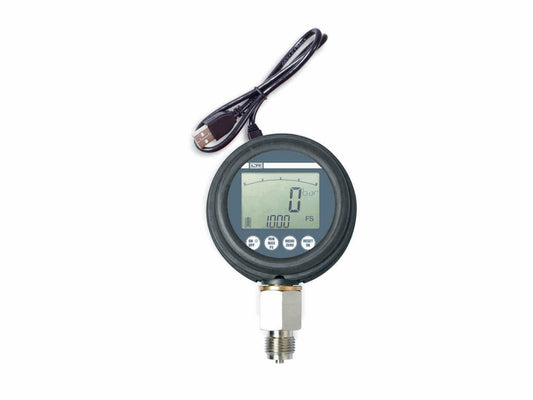

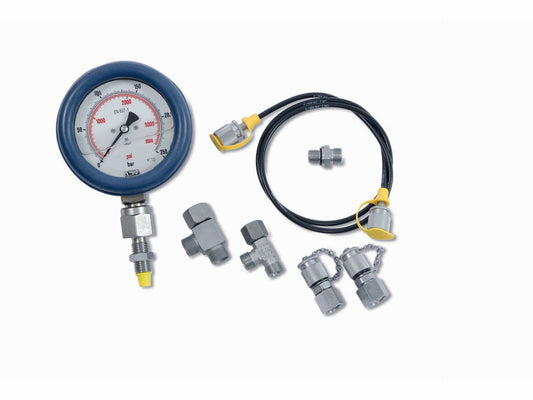

Les manomètres hydrauliques analogiques conviennent particulièrement à un contrôle rapide et simple de la pression du système. Ils ne nécessitent aucune alimentation électrique et permettent un relevé direct de la valeur mesurée.Les appareils de contrôle numériques offrent des fonctions supplémentaires telles que l’affichage des valeurs min/max, une meilleure lisibilité et, selon le modèle, l’enregistrement et la documentation des valeurs mesurées.Si, outre le simple contrôle de la pression, une analyse ou une documentation des résultats de mesure est nécessaire, un appareil de mesure numérique avec enregistreur de données peut être la meilleure solution.

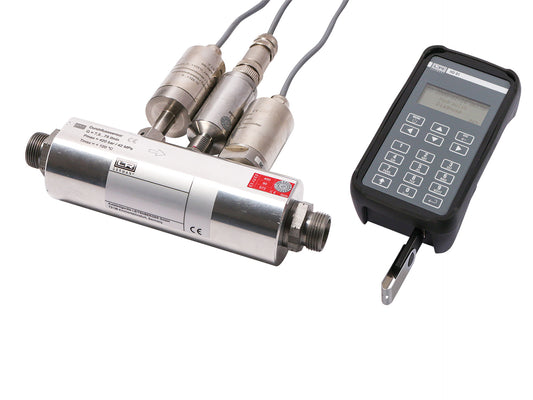

Une mesure de débit est pertinente lorsqu’il ne s’agit pas seulement d’évaluer la pression existante, mais aussi le volume d’huile réellement pompé. Elle permet ainsi de vérifier, par exemple, les pompes hydrauliques, les moteurs, les vannes, les vérins, les systèmes de direction et des circuits hydrauliques complets. Associée à la mesure de la pression et de la température, la mesure du débit permet d’évaluer plus globalement les performances d’un système hydraulique. Des appareils couvrant différentes plages de débit sont disponibles pour diverses applications.

Cela dépend de l’appareil de contrôle concerné. Différents manomètres hydrauliques numériques et appareils de diagnostic hydraulique sont livrés avec un certificat d’étalonnage d’usine. Pour les autres appareils, l’étalonnage n’est pas prévu ou doit faire l’objet d’une vérification séparée. Si une preuve d’étalonnage est requise pour votre application, vous devez donc vérifier, dès le choix du produit, si l’appareil concerné est proposé avec un certificat d’étalonnage.
